6축 힘/토크 센서 AFT200-D80-EC (KOR)

Rev. 2026.09.15

매뉴얼 안내​

저희 힘/토크 센서를 구매해 주셔서 감사합니다.

이 매뉴얼에는 AIDIN ROBOTICS AFT200-D80 센서를 올바르게 사용하기 위한 필수 정보가 포함되어 있습니다.

소프트웨어 사용 시 반드시 본 매뉴얼을 자세히 확인해주시기 바랍니다.

로봇 시스템이 규정된 조건 밖에서 사용될 경우, 제품의 기본 성능이 발휘되지 않을 수 있음을 알려드립니다.

이 매뉴얼은 힘/토크 센서 사용 중 발생할 수 있는 위험과 그로 인한 결과에 대해 설명하고 있습니다.

안전하고 올바른 사용을 위해 반드시 본 매뉴얼에 명시된 안전 수칙을 준수하시기 바랍니다.

공지​

본 매뉴얼은 AIDIN ROBOTICS의 허가 없이 복사, 재생산, 공유를 엄격히 금지합니다.

매뉴얼 또는 제공된 지침에서 오류를 발견하시면 저희에게 반드시 알려주시기 바랍니다.

(연락처: Sales@aidinrobotics.co.kr)

제조사​

주식회사 에이딘로보틱스

안전 수칙​

🚫 이 기호는 관련 지침을 제대로 따르지 않을 경우 심각한 부상 또는 사망 위험이 있음을 나타냅니다.

⚠️ 이 기호는 관련 지침을 제대로 따르지 않을 경우 인명 피해나 장비 및 시설의 물리적 손상 위험이 있음을 나타냅니다.

✅ AIDIN ROBOTICS의 AFT200-D80-EC 센서는 CE 인증 "A 등급"을 획득하였습니다.

1. 개요​

1.1 6축 힘/토크 센서 AFT200-D80-EC​

1.2 주요 특징​

  • 정전용량 방식의 스마트 6축 힘/토크 센서
  • 올인원 센서 (추가 증폭기 불필요)
  • 디지털 출력 통신 (EtherCAT)
  • 간편한 설치 및 데이터 수집
  • 그리퍼, 로봇 손, 협동 로봇, 산업용 로봇에 적용 가능

1.3 사양​

IndexUnitValue
Operating voltageVDC12
Max. safe excitation voltageVDC24
Nominal force rangeN200
Nominal torque rangeNm15
Limit force (Fxyz)N300
Limit torqueNm22.5
Force ResolutionN0.15
Torque ResolutionNm0.015
Force Noise-free resolution (STD)N0.4
Torque Noise-free resolution (STD)Nm0.025
Maximum sample rateHz1,000
DimensionsmmD80 x H21.5
IP ratingIP65
Operating temperature10-50℃

1.4 Flyer​

  • 📎 [AIDIN ROBOTICS] Mini_AFT200 Leaflet(KO).pdf (파일 준비 중)

2. 설치 가이드​

2.1 Basic Components​

  • AFT200-D80 x 1 EA
  • 1.5m 케이블 x 1 EA

2.2 마운팅​

  • M5 볼트의 체결 토크는 5.2Nm입니다.
  • 내부/외부 볼트를 분해할 경우 성능 보증이 불가능하며, A/S가 제공되지 않습니다.

  • 센서 체결순서

  • 케이블 절단 및 과도한 당김에 대한 주의사항
  • 센서 라인이 로봇 움직임에 따라 당겨지지 않도록 로봇과 함께 안전하게 고정해 주세요.
    • 케이블 타이 등으로 로봇에 직접 고정하거나, 다른 선들과 함께 묶어서 케이블 타이로 고정하는 것은 금지합니다.
    • 로봇과 고정할 때는 벨크로(찍찍이)를 사용하는 것을 권장하며, 다른 선들과 묶을 경우에도 벨크로를 사용해 고정해 주세요.

💡 체결 토크 가이드에 따르지 않을 경우 성능 보증이 불가능합니다.

💡 센서 라인이 로봇에 고정되지 않으면, 당기는 힘으로 인해 출력 신호에 노이즈가 발생할 수 있습니다.

💡 자세한 설치 가이드는 다음을 참고해 주세요: Smart 6-axis Force Torque Sensor, AFT200-D80, SETUP-GUIDE

2.3 축 & 도면​

Drawing File :

STEP File:

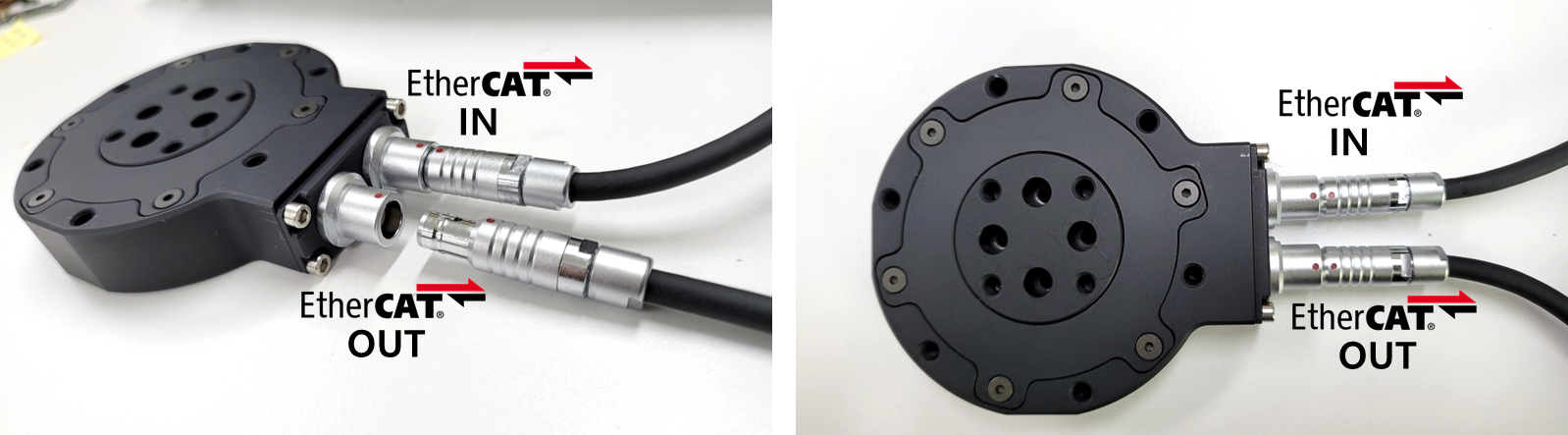

💡 Port Location Notice

  • EtherCAT Type model has two ports: IN and OUT.
  • Ethernet Type model has one port, located on the left side.
  • CAN Type model has one port, located on the right side.

2.4 와이어링​

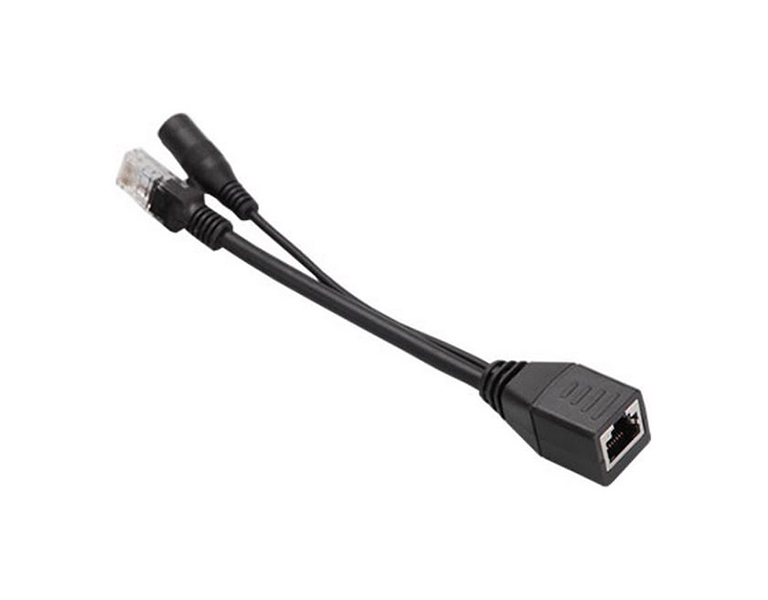

이더캣(EtherCAT) 장치는 POE 인젝터와 12-24V AC/DC 전원 공급장치와 함께 제공됩니다. 센서는 802.3af Mode A 프로토콜을 준수하지만, 전원은 Cat5e 이더캣 케이블 내 사용하지 않은 선을 통해서만 공급됩니다. 센서 케이블에 전압을 과도하게 주지 마십시오. 사용자는 센서 케이블을 인젝터의 'POE' 표시가 있는 포트에 연결해야 합니다. 802.3af Mode A와 호환되며 12-24V 전원 공급이 가능한 다른 POE 인젝터도 사용할 수 있습니다.

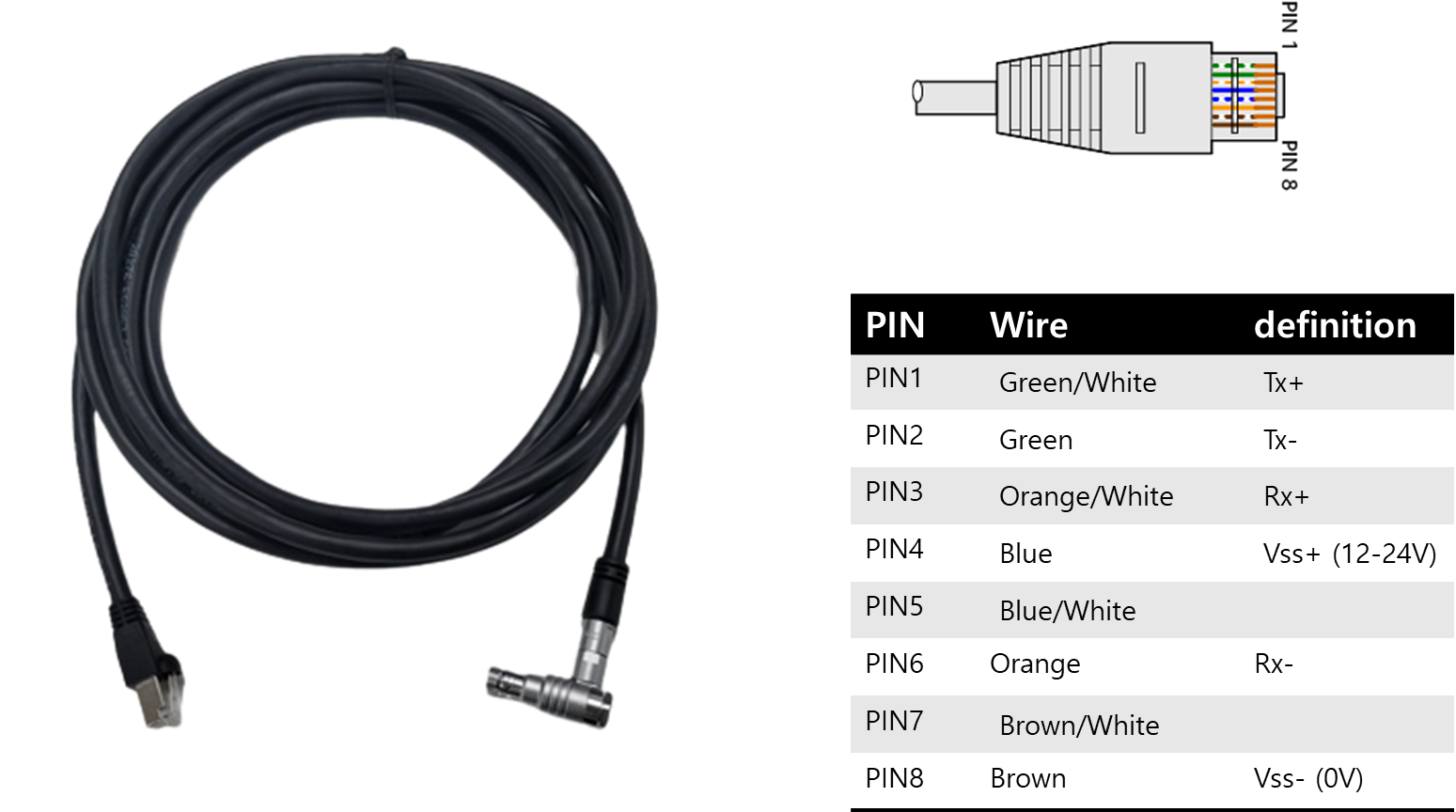

2.4.1 핀 홀​

Cable wires colorEtherCAT Signal
1Green/WhiteTX+
2GreenTX-
3Orange/WhiteRX+
4Blue12V
5Blue/WhiteNC
6OrangeRX-
7Brown/WhiteNC
8BrownGND

2.5 EtherCAT 인터페이스​

AFT200-D80-EC 모델은 힘/토크 측정값을 제공하는 RUN 상태 를 지원합니다.

또한 AFT200-D80-EC 센서에 활성화 신호를 입력하면 IMU 측정 기능을 활성화할 수 있습니다.

IMU 신호를 활성화하거나 센서 신호의 바이어스를 설정하려면 2.6의 지침을 따르십시오.

EtherCAT 인터페이스를 통해 사용자는 다음과 같은 기능을 사용할 수 있습니다.

  • 제품 번호, 시리얼 번호 등 읽기

  • 힘/토크 데이터 읽기

    → 힘 [N] = Force output / 100-300, Torque = Torque output/500-50

  • IMU 데이터 읽기

    → 가속도 [m/s²] = (Acceleration value – 32767) / 1000

    → 자이로스코프 [˚/s] = (Gyroscope value – 32767) / 16.4

2.5.1 PDO 인터페이스(PDO interface)​

PDO 인터페이스는 F/T 센서와 실시간으로 데이터를 교환합니다.

사용되는 PDO 매핑은 다음과 같습니다.

2.5.1.1 RxPDO1: Object 0x1600 디지털 출력

Name TypeIndexSubindexSizeBit SizeAccess
Digital Output0x70000x00BOOL1RO
BIAS_ON0x70000x01BOOL1RO
ACC_ON0x70000x02BOOL1RO
GYRO_ON0x70000x03BOOL1RO
NC0x70000x04BOOL1RO

2.5.1.2 TxPDO1: Object 0x1A00 디지털 출력

Name TypeIndexSubindexSizeBit SizeAccess
Status0x60000x00SINT8RO
Force x0x60000x01REAL32RO
Force y0x60000x02REAL32RO
Force z0x60000x03REAL32RO
Torque x0x60000x04REAL32RO
Torque y0x60000x05REAL32RO
Torque z0x60000x06REAL32RO
Out of Range0x60000x07REAL32RO
Out of Range status0x60000x08REAL32RO
Acceleration x0x60000x09REAL32RO
Acceleration y0x60000x0aREAL32RO
Acceleration z0x60000x0bREAL32RO
Angular Rate x0x60000x0cREAL32RO
Angular Rate y0x60000x0dREAL32RO
Angular Rate z0x60000x0eREAL32RO
Temperature0x60000x0fREAL32RO

2.5.2 SDO 인터페이스(SDO interface)​

SDO 데이터는 센서를 구성하고, 제조 및 보정 데이터를 읽는 데 사용됩니다. 이 섹션에서는 EtherCAT F/T 센서 응용에 특화된 사전(dictionary) 객체 를 나열하며, EtherCAT 표준의 필수 객체는 포함하지 않습니다. 이 사전 객체들은 웹사이트에서 제공되는 ESI 파일 에서도 확인할 수 있습니다.

ObjectNameTypeDescription
0x20000StatusRO
0x60000Sensor DataROUsed to read the Force/Torque data, IMU etc. from the sensor
0x70000Digital OutputRO

💡 센서 신호를 안정적으로 유지하기 위해 약 30분간 작동 하는 것을 권장합니다.

  • 사용 전 최소 10분 이상 센서 데이터를 켜주시기 바랍니다.

💡 데이터를 켠 직후 10분간의 센서 출력 데이터는 다소 변동이 있을 수 있습니다.

2.6 힘/토크 범위 초과​

  • 센서는 단일 축 부하에서 정격 용량(nominal capacity)까지 동작할 수 있습니다.

    정격 용량을 초과한 측정값은 올바르지 않으며 유효하지 않습니다.

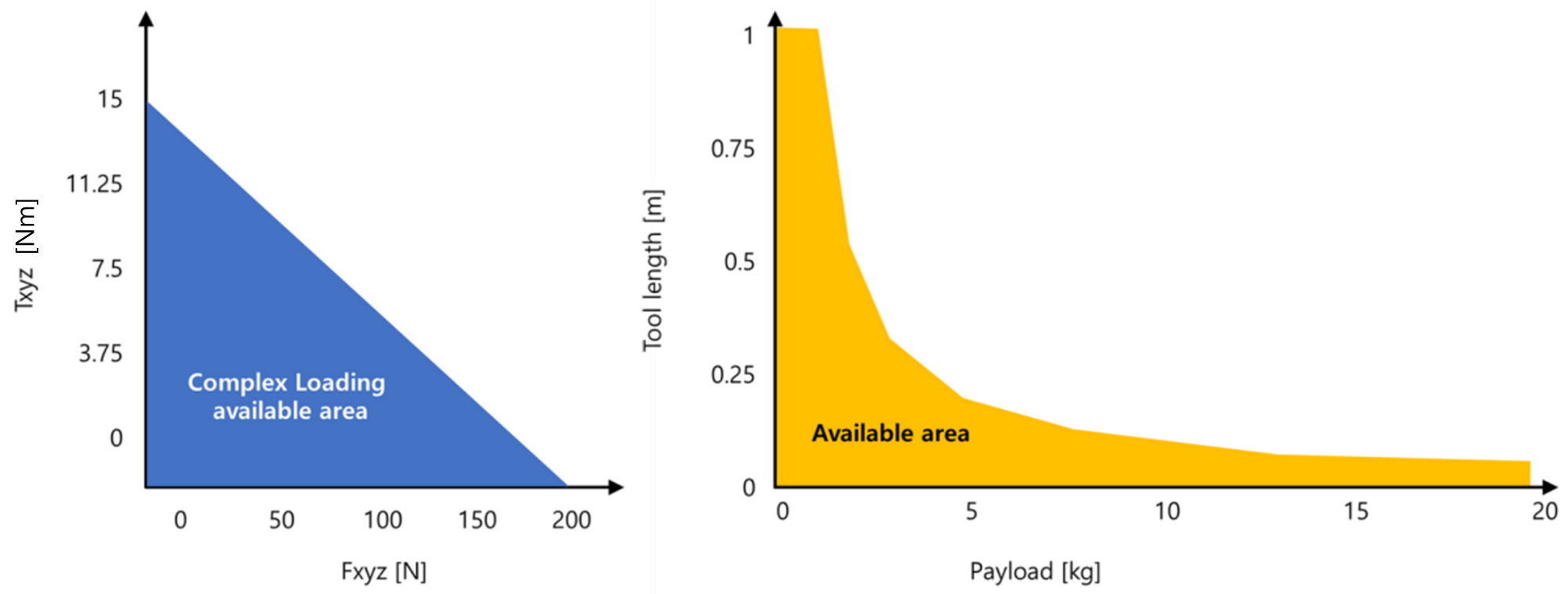

  • 복합 부하(composite loading)의 정격 용량은 아래 그림과 같은 시나리오로 나타낼 수 있습니다.

  • 센서는 정상 동작 영역(normal operating area) 밖에서는 동작할 수 없습니다.

다음 그래프는 높은 정밀도 또는 중간 정밀도 가 요구되는 응용에서 AFT200-D80-EC 센서와 함께 사용할 수 있는 페이로드(payload) 및 툴(tool) 길이 범위를 보여줍니다.

F/T 부하는 센서의 측정 범위를 초과할 수 있습니다. TxPDO1[0x6000, Index: 0x08]은 값 타입(value type)을 나타내며, TxPDO1[0x6000, Index: 0x09]은 상태(status)를 표시합니다.

  • Fxy와 Tz 축이 사용하는 보정 범위의 총 백분율이 105%를 초과하는 경우, 아래 Fxy, Tz 공식을 참조하십시오.
Fx2+Fy2/FxyRange+∣Tz∣/TzRange>105%\sqrt{{F_x}^2+{F_y}^2}/{F_{xy}Range} +|{T_z}|/{T_{z}Range} >105 \%
  • Fz와 Txy 축이 사용하는 보정 범위의 총 백분율이 105%를 초과하는 경우, 아래 Fz, Txy 공식을 참조하십시오.
Tx2+Ty2/TxyRange+∣Fz∣/FzRange>105%\sqrt{{T_x}^2+{T_y}^2}/{T_{xy}Range} +|{F_z}|/{F_{z}Range} >105 \%

3. 소프트웨어(SOFTWARE)​

3.1 Windows 애플리케이션에서 EtherCAT 테스트(TwinCAT3)​

3.1.1 EtherCAT용 ESI(EtherCAT Slave Information) XML 파일​

  • XML 파일 이름:

  • XML 파일을 다운로드한 후 TwinCAT 설치 디렉터리에 붙여넣습니다.

    경로 예: "C:/TwinCAT/3.1/Config/Io/EtherCAT"

3.1.2 테스트 순서(Sequence of Testing)​

  1. Visual Studio를 사용하여 TwinCAT 프로젝트를 생성합니다.
  2. LAN 케이블을 EtherCAT 마스터(Ethernet 어댑터)에 연결합니다.
  3. AFT 센서를 켭니다.
  4. 장치를 스캔합니다.
  5. TwinCAT을 프리런 모드(free-run mode) 로 활성화합니다.
  6. PDO(Process Data Object) 및 SDO(Service Data Object) 의 출력 값을 관찰합니다.

3.2 Linux 애플리케이션에서 EtherCAT 테스트(SOEM)​

3.2.1 SOEM 소스 코드 복제(Clone)​

  • 다음 페이지에서 SOEM 소스 코드를 복제합니다.
git clone https://github.com/OpenEtherCATsociety/SOEM
  1. SOEM 웹페이지에 안내된 설치 단계를 따라 진행합니다.
mkdir build
cd build
cmake ..
make

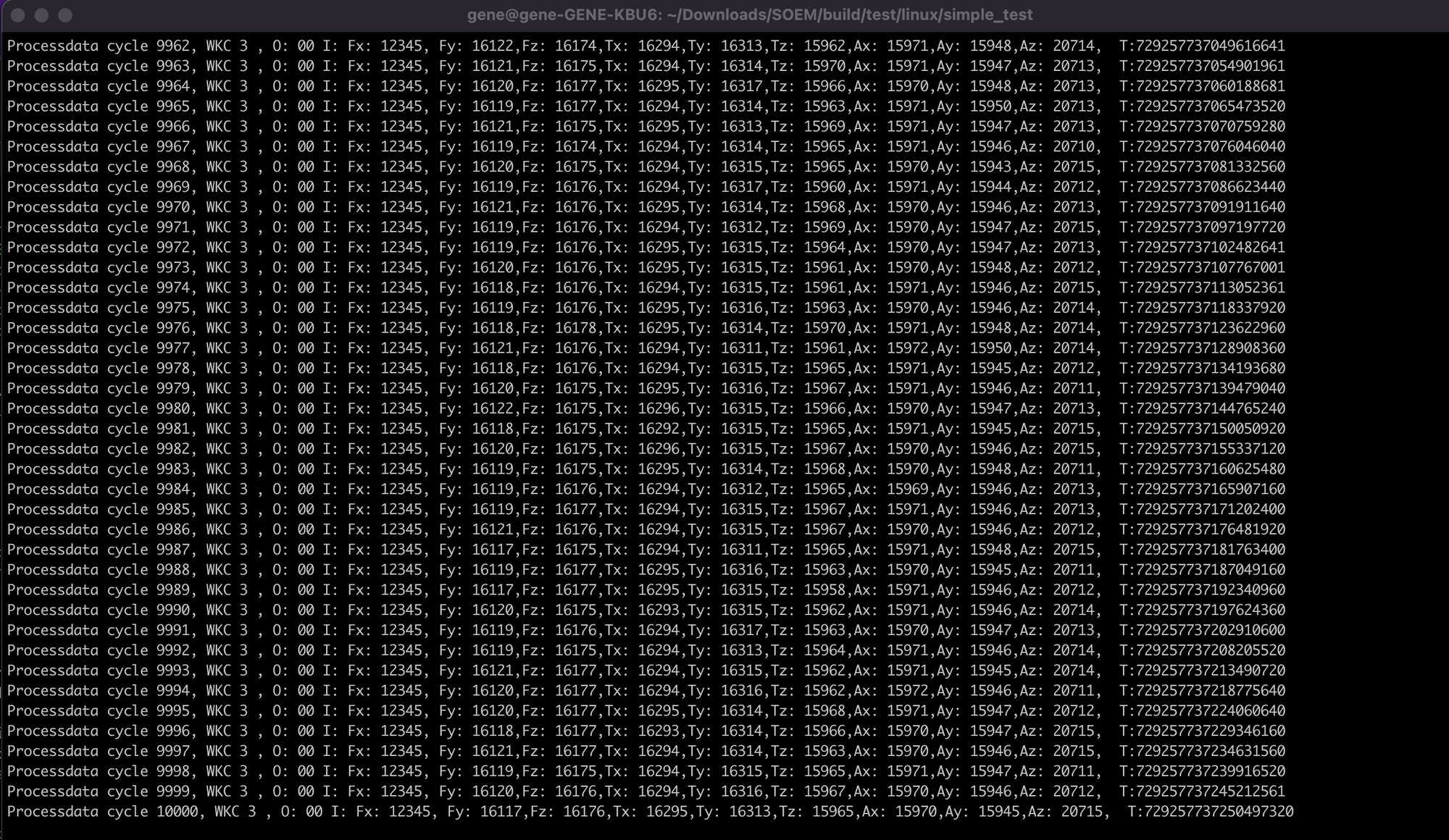

  1. 다음 코드를 복사하여 simpletest.c 코드에 붙여넣습니다.
/** \file
 * \brief Example code for Simple Open EtherCAT master
 *
 * Usage : simple_test [ifname1]
 * ifname is NIC interface, f.e. eth0
 *
 * This is a minimal test.
 *
 * (c)Arthur Ketels 2010 - 2011
 */

#include <stdio.h>
#include <string.h>
#include <inttypes.h>

#include "ethercat.h"

#define EC_TIMEOUTMON 500

char IOmap[4096];
OSAL_THREAD_HANDLE thread1;
int expectedWKC;
boolean needlf;
volatile int wkc;
boolean inOP;
uint8 currentgroup = 0;
boolean forceByteAlignment = FALSE;

void simpletest(char *ifname)
{
    int i, j, oloop, iloop, chk;
    needlf = FALSE;
    inOP = FALSE;

   printf("Starting simple test\n");

   /* initialise SOEM, bind socket to ifname */
   if (ec_init(ifname))
   {
      printf("ec_init on %s succeeded.\n",ifname);
      /* find and auto-config slaves */

       if ( ec_config_init(FALSE) > 0 )
      {
         printf("%d slaves found and configured.\n",ec_slavecount);

         if (forceByteAlignment)
         {
            ec_config_map_aligned(&IOmap);
         }
         else
         {
            ec_config_map(&IOmap);
         }

         ec_configdc();

         printf("Slaves mapped, state to SAFE_OP.\n");
         /* wait for all slaves to reach SAFE_OP state */
         ec_statecheck(0, EC_STATE_SAFE_OP,  EC_TIMEOUTSTATE * 4);

         oloop = ec_slave[0].Obytes;
         if ((oloop == 0) && (ec_slave[0].Obits > 0)) oloop = 1;
         if (oloop > 8) oloop = 8;
         iloop = ec_slave[0].Ibytes;
         if ((iloop == 0) && (ec_slave[0].Ibits > 0)) iloop = 1;
         if (iloop > 8) iloop = 8;

         printf("segments : %d : %d %d %d %d\n",ec_group[0].nsegments ,ec_group[0].IOsegment[0],ec_group[0].IOsegment[1],ec_group[0].IOsegment[2],ec_group[0].IOsegment[3]);

         printf("Request operational state for all slaves\n");
         expectedWKC = (ec_group[0].outputsWKC * 2) + ec_group[0].inputsWKC;
         printf("Calculated workcounter %d\n", expectedWKC);
         ec_slave[0].state = EC_STATE_OPERATIONAL;
         /* send one valid process data to make outputs in slaves happy*/
         ec_send_processdata();
         ec_receive_processdata(EC_TIMEOUTRET);
         /* request OP state for all slaves */
         ec_writestate(0);
         chk = 200;
         /* wait for all slaves to reach OP state */
         do
         {
            ec_send_processdata();
            ec_receive_processdata(EC_TIMEOUTRET);
            ec_statecheck(0, EC_STATE_OPERATIONAL, 50000);
         }
         while (chk-- && (ec_slave[0].state != EC_STATE_OPERATIONAL));
         if (ec_slave[0].state == EC_STATE_OPERATIONAL )
         {
            printf("Operational state reached for all slaves.\n");
            inOP = TRUE;
                /* cyclic loop */
            for(i = 1; i <= 10000; i++)
            {
               ec_send_processdata();
               wkc = ec_receive_processdata(EC_TIMEOUTRET);

                    if(wkc >= expectedWKC)
                    {
                        printf("Processdata cycle %4d, WKC %d , O:", i, wkc);

                        for(j = 0 ; j < oloop; j++)
                        {
                            printf(" %2.2x", *(ec_slave[0].outputs + j));
                        }

                        printf(" I:");
                     //Test
                        int Fx= *(ec_slave[0].inputs+1)*256+*(ec_slave[0].inputs);
                        int Fy= *(ec_slave[0].inputs+5)*256+*(ec_slave[0].inputs+4);
                        int Fz= *(ec_slave[0].inputs+9)*256+*(ec_slave[0].inputs+8);
                        int Tx= *(ec_slave[0].inputs+13)*256+*(ec_slave[0].inputs+12);
                        int Ty= *(ec_slave[0].inputs+17)*256+*(ec_slave[0].inputs+16);
                        int Tz= *(ec_slave[0].inputs+21)*256+*(ec_slave[0].inputs+20);
                        int Ax= *(ec_slave[0].inputs+25)*256+*(ec_slave[0].inputs+24);
                        int Ay= *(ec_slave[0].inputs+29)*256+*(ec_slave[0].inputs+28);
                        int Az= *(ec_slave[0].inputs+33)*256+*(ec_slave[0].inputs+32);

                        printf(" Fx: %d, Fy: %d,Fz: %d,Tx: %d,Ty: %d,Tz: %d,Ax: %d,Ay: %d,Az: %d, ", Fx, Fy,Fz,Tx,Ty,Tz,Ax,Ay,Az);
                        printf(" T:%"PRId64"\n",ec_DCtime);
                        needlf = TRUE;
                    }
                    osal_usleep(5000);

                }
                inOP = FALSE;
            }
            else
            {
                printf("Not all slaves reached operational state.\n");
                ec_readstate();
                for(i = 1; i<=ec_slavecount ; i++)
                {
                    if(ec_slave[i].state != EC_STATE_OPERATIONAL)
                    {
                        printf("Slave %d State=0x%2.2x StatusCode=0x%4.4x : %s\n",
                            i, ec_slave[i].state, ec_slave[i].ALstatuscode, ec_ALstatuscode2string(ec_slave[i].ALstatuscode));
                    }
                }
            }
            printf("\nRequest init state for all slaves\n");
            ec_slave[0].state = EC_STATE_INIT;
            /* request INIT state for all slaves */
            ec_writestate(0);
        }
        else
        {
            printf("No slaves found!\n");
        }
        printf("End simple test, close socket\n");
        /* stop SOEM, close socket */
        ec_close();
    }
    else
    {
        printf("No socket connection on %s\nExecute as root\n",ifname);
    }
}

OSAL_THREAD_FUNC ecatcheck( void *ptr )
{
    int slave;
    (void)ptr;                  /* Not used */

    while(1)
    {
        if( inOP && ((wkc < expectedWKC) || ec_group[currentgroup].docheckstate))
        {
            if (needlf)
            {
               needlf = FALSE;
               printf("\n");
            }
            /* one ore more slaves are not responding */
            ec_group[currentgroup].docheckstate = FALSE;
            ec_readstate();
            for (slave = 1; slave <= ec_slavecount; slave++)
            {
               if ((ec_slave[slave].group == currentgroup) && (ec_slave[slave].state != EC_STATE_OPERATIONAL))
               {
                  ec_group[currentgroup].docheckstate = TRUE;
                  if (ec_slave[slave].state == (EC_STATE_SAFE_OP + EC_STATE_ERROR))
                  {
                     printf("ERROR : slave %d is in SAFE_OP + ERROR, attempting ack.\n", slave);
                     ec_slave[slave].state = (EC_STATE_SAFE_OP + EC_STATE_ACK);
                     ec_writestate(slave);
                  }
                  else if(ec_slave[slave].state == EC_STATE_SAFE_OP)
                  {
                     printf("WARNING : slave %d is in SAFE_OP, change to OPERATIONAL.\n", slave);
                     ec_slave[slave].state = EC_STATE_OPERATIONAL;
                     ec_writestate(slave);
                  }
                  else if(ec_slave[slave].state > EC_STATE_NONE)
                  {
                     if (ec_reconfig_slave(slave, EC_TIMEOUTMON))
                     {
                        ec_slave[slave].islost = FALSE;
                        printf("MESSAGE : slave %d reconfigured\n",slave);
                     }
                  }
                  else if(!ec_slave[slave].islost)
                  {
                     /* re-check state */
                     ec_statecheck(slave, EC_STATE_OPERATIONAL, EC_TIMEOUTRET);
                     if (ec_slave[slave].state == EC_STATE_NONE)
                     {
                        ec_slave[slave].islost = TRUE;
                        printf("ERROR : slave %d lost\n",slave);
                     }
                  }
               }
               if (ec_slave[slave].islost)
               {
                  if(ec_slave[slave].state == EC_STATE_NONE)
                  {
                     if (ec_recover_slave(slave, EC_TIMEOUTMON))
                     {
                        ec_slave[slave].islost = FALSE;
                        printf("MESSAGE : slave %d recovered\n",slave);
                     }
                  }
                  else
                  {
                     ec_slave[slave].islost = FALSE;
                     printf("MESSAGE : slave %d found\n",slave);
                  }
               }
            }
            if(!ec_group[currentgroup].docheckstate)
               printf("OK : all slaves resumed OPERATIONAL.\n");
        }
        osal_usleep(10000);
    }
}

int main(int argc, char *argv[])
{
   printf("SOEM (Simple Open EtherCAT Master)\nSimple test\n");

   if (argc > 1)
   {
      /* create thread to handle slave error handling in OP */
//      pthread_create( &thread1, NULL, (void *) &ecatcheck, (void*) &ctime);
      osal_thread_create(&thread1, 128000, &ecatcheck, (void*) &ctime);
      /* start cyclic part */
      simpletest(argv[1]);
   }
   else
   {
      ec_adaptert * adapter = NULL;
      printf("Usage: simple_test ifname1\nifname = eth0 for example\n");

      printf ("\nAvailable adapters:\n");
      adapter = ec_find_adapters ();
      while (adapter != NULL)
      {
         printf ("    - %s  (%s)\n", adapter->name, adapter->desc);
         adapter = adapter->next;
      }
      ec_free_adapters(adapter);
   }

   printf("End program\n");
   return (0);
}
  1. build 폴더에서 make 명령을 실행합니다.
  2. 이후 다음과 같이 simpletest 프로그램을 실행합니다.
SOEM/build/test/linux/simple_test
sudo ./simple_test -(port)

Revision History​

날짜내용
2026.09.15초기 버전 (현재 버전)

관련 자료

제품 도면3D STEP 파일자주 묻는 질문A/S 신청
찾으시는 내용이 없나요?자주 묻는 질문을 먼저 확인해 보세요. 해결되지 않으면 문의하기를 작성해 주세요.
자주 묻는 질문문의하기
